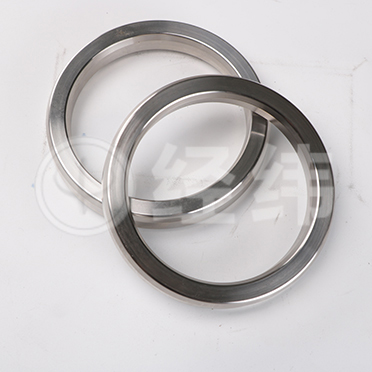

八角金屬墊在安裝后的確存在生銹風(fēng)險(xiǎn)，但是不要慌！通過科學(xué)選材與規(guī)范操作可有效規(guī)避！

首先知道，引起八角金屬墊生銹的原因有三點(diǎn)：材質(zhì)缺陷、環(huán)境侵蝕、安裝損傷。

材質(zhì)缺陷表現(xiàn)為：鉻含量＜12%或鎳分布不均時(shí)，鈍化膜（Cr?O?）穩(wěn)定性不足，易被氯離子擊穿；劣質(zhì)材料鉻含量波動(dòng)±4.7%，形成120mV電位差加速電化學(xué)腐蝕。

環(huán)境侵蝕表現(xiàn)為：沿海區(qū)域鹽霧中氯離子滲透，72小時(shí)可致304材質(zhì)出現(xiàn)0.3mm點(diǎn)蝕；濕度＞65%且溫度劇烈波動(dòng)時(shí)，鈍化膜再生速度下降3.8倍。

安裝損傷表現(xiàn)為：與碳鋼工具接觸引發(fā)微電池效應(yīng)，腐蝕電流激增千倍；表面刮擦深度＞5μm將破壞氧化層，裸露出易銹基體。

那該怎樣預(yù)防生銹？關(guān)鍵在于材質(zhì)選擇。

比如干燥內(nèi)陸，就用304不銹鋼材質(zhì)；沿海/化工區(qū)換成316L不銹鋼(含2.5%鉬)；強(qiáng)腐蝕工況則用2205雙相鋼！

八角墊在安裝前用硝酸和氫氟酸鈍化，使表面鉻鐵比≥1.5，用丙酮徹底脫脂，消除鐵離子污染。接觸面方面，法蘭槽與墊片間涂二硫化鉬潤滑劑，減少摩擦損傷

；禁止與碳鋼工具直接接觸，需用尼龍墊片隔離。

核電、深海等極端環(huán)境優(yōu)先選用鎳基合金墊片（如Inconel 625），雖成本高5倍但壽命提升300%。
