八角墊的RX型墊片的詳細介紹
時間:04/01/2022 10:26:38八角墊的RX型墊片的詳細介紹
RX型RTJ環墊圈制造符合API 6A和ASME B16.20標準，適合API 6 B和ASME / ANSI B16.5法蘭。
RX型是一個壓力能量適應的標準R型墊圈。RX型的設計以適應同一個標準的R槽設計,使得接合互換。修改后的設計使用壓力能量影響,提高了系統內部壓力，增加密封的效率。
壓力:2000 - 5000 PSI

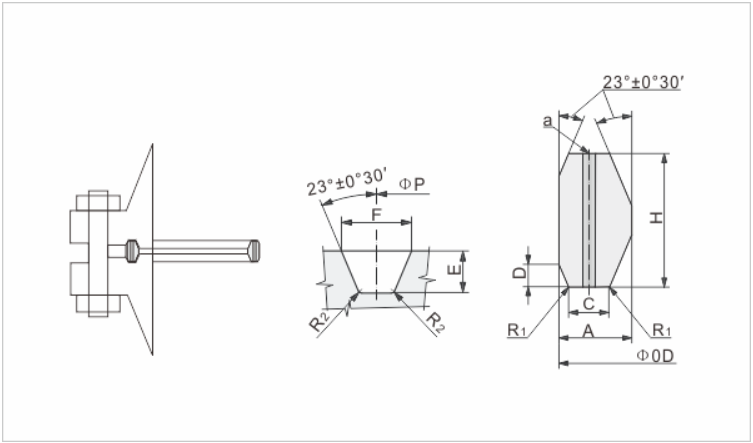

公差：（mm）
A *（環的寬度）+ 0.20，-0.000
h（環的高度）+ 0.20，-0.000
外徑（外徑）+ 0.5，-0.000
23 *（角）1/2°
*寬度公差為0.008英寸。
“A”和高度“H”是允許的，只要寬度或高度的變化在整個圓周上不超過0.004英寸。
